Teknik Özellikler
Ana
| Ürün ya da bileşen tipi |

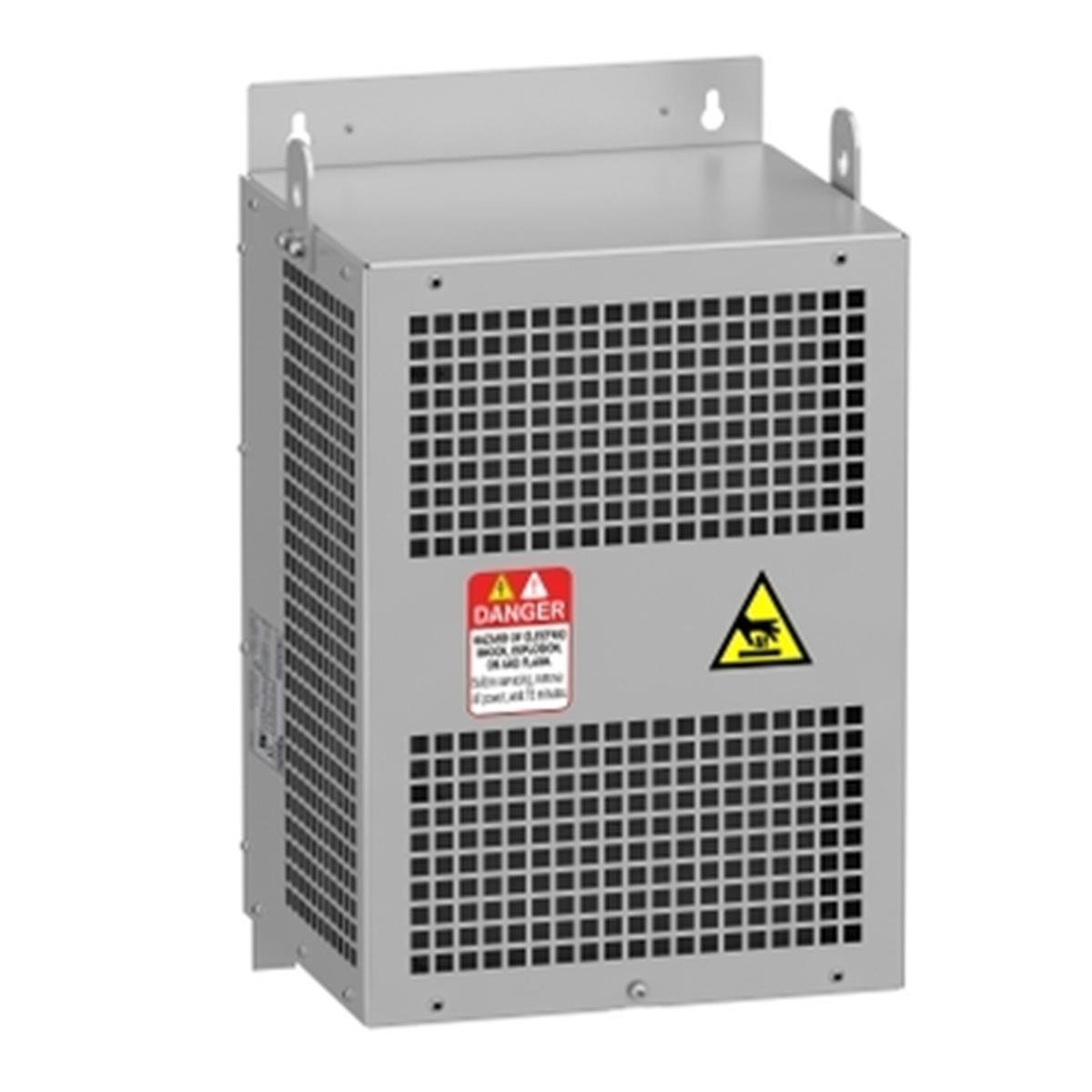

Dv/dt filtresi |
| seri uyumluluğu |
Easy Altivar 610
Altivar Process ATV900
Altivar Process ATV600
Altivar Machine ATV340 |
| ürüne özel uygulama |
Çıkış filtresi |
| [In] nominal akım |
95 A |
| ürün uyumluluğu |
ATV630 hız kontrol cihazı duvara monte - 15 kW, 200...240 V
ATV630 hız kontrol cihazı duvara monte - 18,5 kW, 200...240 V
ATV630 hız kontrol cihazı duvara monte - 22 kW, 200...240 V
ATV630 hız kontrol cihazı duvara monte - 30 kW, 380...480 V
ATV630 hız kontrol cihazı duvara monte - 37 kW, 380...480 V
ATV630 hız kontrol cihazı duvara monte - 45 kW, 380...480 V
ATV650 hız kontrol cihazı duvara monte - 30 kW, 380...480 V
ATV650 hız kontrol cihazı duvara monte - 37 kW, 380...480 V
ATV650 hız kontrol cihazı duvara monte - 45 kW, 380...480 V
ATV610 hız kontrol cihazı - 30 kW, 380...415 V
ATV610 hız kontrol cihazı - 37 kW, 380...415 V
ATV610 hız kontrol cihazı - 45 kW, 380...415 V
ATV930 hız kontrol cihazı duvara monte - 15 kW, 200...240 V
ATV930 hız kontrol cihazı duvara monte - 18,5 kW, 200...240 V
ATV930 hız kontrol cihazı duvara monte - 22 kW, 200...240 V
ATV930 hız kontrol cihazı duvara monte - 30 kW, 380...480 V
ATV930 hız kontrol cihazı duvara monte - 37 kW, 380...480 V
ATV930 hız kontrol cihazı duvara monte - 45 kW, 380...480 V
ATV950 hız kontrol cihazı duvara monte - 30 kW, 380...480 V
ATV950 hız kontrol cihazı duvara monte - 37 kW, 380...480 V
ATV950 hız kontrol cihazı duvara monte - 45 kW, 380...480 V |
| nedded quantity |
1 |
| elektrikli bağlantı |
Terminal bloğu, baglanti kapasitesi: 50 mm² / AWG 1/0 |
Tamamlayıcı
| maximum motor cable length |
500 m ekransız kablo -de 4 kHz
300 m ekranlı kablo -de 4 kHz |
| dv/dt |
3000 V/µs maks -de 200...240 V
3000 V/µs maks -de 380...480 V |
| termal kayıplar |
92 W -de 4 kHz |
| maximum drive output frequency |
100 Hz |
| çalışma için ortam hava sıcaklığı |
-10…50 °C (akım değer kaybı olmadan)
50…60 °C (°C başına % 1,5 akım düşüşüyle) |
| çalışma yüksekliği |
0...1000 m akım değer kaybı olmadan
1000...4000 m 100 m başına % 1 akım düşüşüyle |
| Genişlik |
300 mm |
| Yükseklik |
610 mm |
| Derinlik |
245 mm |
| Ürün ağırlığı |
19 kg |
Ortam
| IP koruma derecesi |
IP20
IP21 (VW3A53905 kitiyle) |
| Depolama ortam koşulları |
-40…70 °C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
24,0 kg |
| Paket 1 Yükseklik |
40 cm |
| Paket 1 genişliği |
40 cm |
| Paket 1 Uzunluk |
75 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
1 |
| Paket 2 Ağırlığı |
31,0 kg |
| Paket 2 Yükseklik |
44 cm |
| Paket 2 genişliği |
45 cm |
| Paket 2 Uzunluk |
80 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
