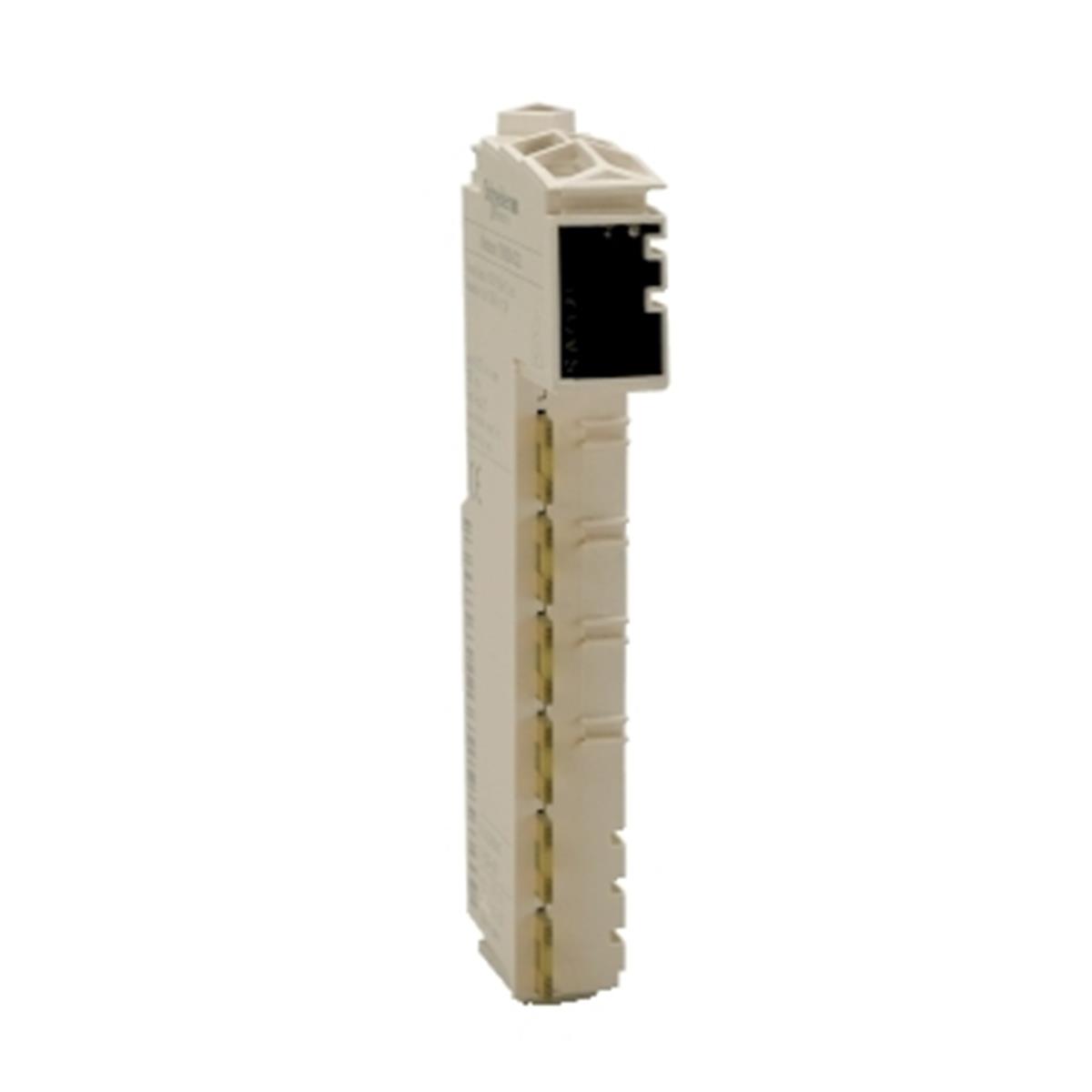

Teknik Özellikler
Ana
| Ürün serisi |
Modicon TM5 |
| Ürün ya da bileşen tipi |
Analog çıkış modülü |
| analog çıkış sayısı |
4 |
| analog çıkış çözünürlüğü |
12 bit + işaret, +/- 10 V
12 bit, 0...20 mA |
Tamamlayıcı
| seri uyumluluğu |
Modicon LMC058
Modicon M258 |
| ürün uyumluluğu |
Lojik kontrolör
Hareket kontrolörü |
| analog çıkış tipi |
Akım 0...20 mA
Gerilim +/- 10 V |
| ölçüm çözünürlüğü |
4,882 mV, +/- 10 V
9,766 µA, 0...20 mA |
| Renk |
Beyaz |
| yanıt süresi |
<= 1 ms |
| minimum output impedance |
1 Ohm |
| ohm cinsinden yük empedansı |
200...500 Ohm (akım) |
| örnekleme süresi |
300 µs |
| ölçüm hatası |
Tam ölçeğin < % 0,08'i +/- 10 V +/- 10 V -de 25 °C
Tam ölçeğin < % 0,08'i 0...20 mA 0...20 mA -de 25 °C |
| sıcaklık katsayısı |
0,015 %FS/°C, analog çikis tipi: akım
0,015 %FS/°C, analog çikis tipi: gerilim |
| doğrusal olmama |
< 0,005 %FS, analog çikis tipi: akım
< 0,005 %FS, analog çikis tipi: gerilim |
| kablo tipi |
Ekranlı kablo |
| yalıtım |
500 Vrms AC kanal ve veriyolu arasındaki yalıtım
Kanallar arasında yalıtım yok |
| besleme |
Iç |
| [Us] nominal besleme gerilimi |
24 V DC % -15...20 |
| yerel sinyalleme |
1 LED yeşil için güç besleme
1 LED kırmızı için güç besleme
4 LED sarı için çıkış durumu |
| akım tüketimi |
2 mA -de 5 V DC veriyolu
63 mA -de 24 V DC giriş/çıkış |
| W cinsinden maksimum güç kaybı |
1,51 W |
| İşaretleme |
CE |
| Ürün ağırlığı |
0,025 kg |
Ortam
| Standartlar |
IEC 61131-2
CSA C22.2 No 213
UL 508
CSA C22.2 No 142 |
| Ürün sertifikaları |
CULus
GOST-R
CSA
C-Tick |
| çalışma için ortam hava sıcaklığı |
0…55 °C olmadan (yatay kurulum)
0…60 °C değer kaybı faktörü ile (yatay kurulum)
0…50 °C (dikey kurulum) |
| Depolama ortam koşulları |
-25…70 °C |
| bağıl nem |
5…95 % yoğuşmasız |
| IP koruma derecesi |
IP20 'e uygunIEC 61131-2 |
| kirletme derecesi |
2 'e uygunIEC 60664 |
| çalışma yüksekliği |
0...2000 m |
| depolama yüksekliği |
0…3000 m |
| titreşim direnci |
1 gn -de 8,4…150 Hz üzerinde DIN rayı
3,5 mm -de 5…8,4 Hz üzerinde DIN rayı |
| darbe dayanımı |
15 gn için 11 ms |
| elektrostatik deşarja direnç |
4 kV kontakta 'e uygunEN/IEC 61000-4-2
8 kV havada 'e uygunEN/IEC 61000-4-2 |
| elektromanyetik alanlara direnç |
1 V/m 2...2,7 GHz 'e uygunEN/IEC 61000-4-3
10 V/m 80...2000 MHz 'e uygunEN/IEC 61000-4-3 |
| hızlı geçici akımlara direnç |
1 kV 'e uygunEN/IEC 61000-4-4 (G/Ç)
1 kV 'e uygunEN/IEC 61000-4-4 (ekranlı kablo)
2 kV 'e uygunEN/IEC 61000-4-4 (güç hatları) |
| kesinti dayanımı |
0,5 kV diferansiyel mod 'e uygunEN/IEC 61000-4-5
1 kV ortak mod 'e uygunEN/IEC 61000-4-5 |
| elektromanyetik uyumluluk |
EN/IEC 61000-4-6 |
| kesinti yayılmalı/iletimli |
CISPR11 |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
43,0 g |
| Paket 1 Yükseklik |
2 cm |
| Paket 1 genişliği |
6 cm |
| Paket 1 Uzunluk |
11 cm |
| Birim paket türü 2 |
S02 |
| Paketteki birim sayısı 2 |
97 |
| Paket 2 Ağırlığı |
4,471 kg |
| Paket 2 Yükseklik |
15 cm |
| Paket 2 genişliği |
30 cm |
| Paket 2 Uzunluk |
40 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
