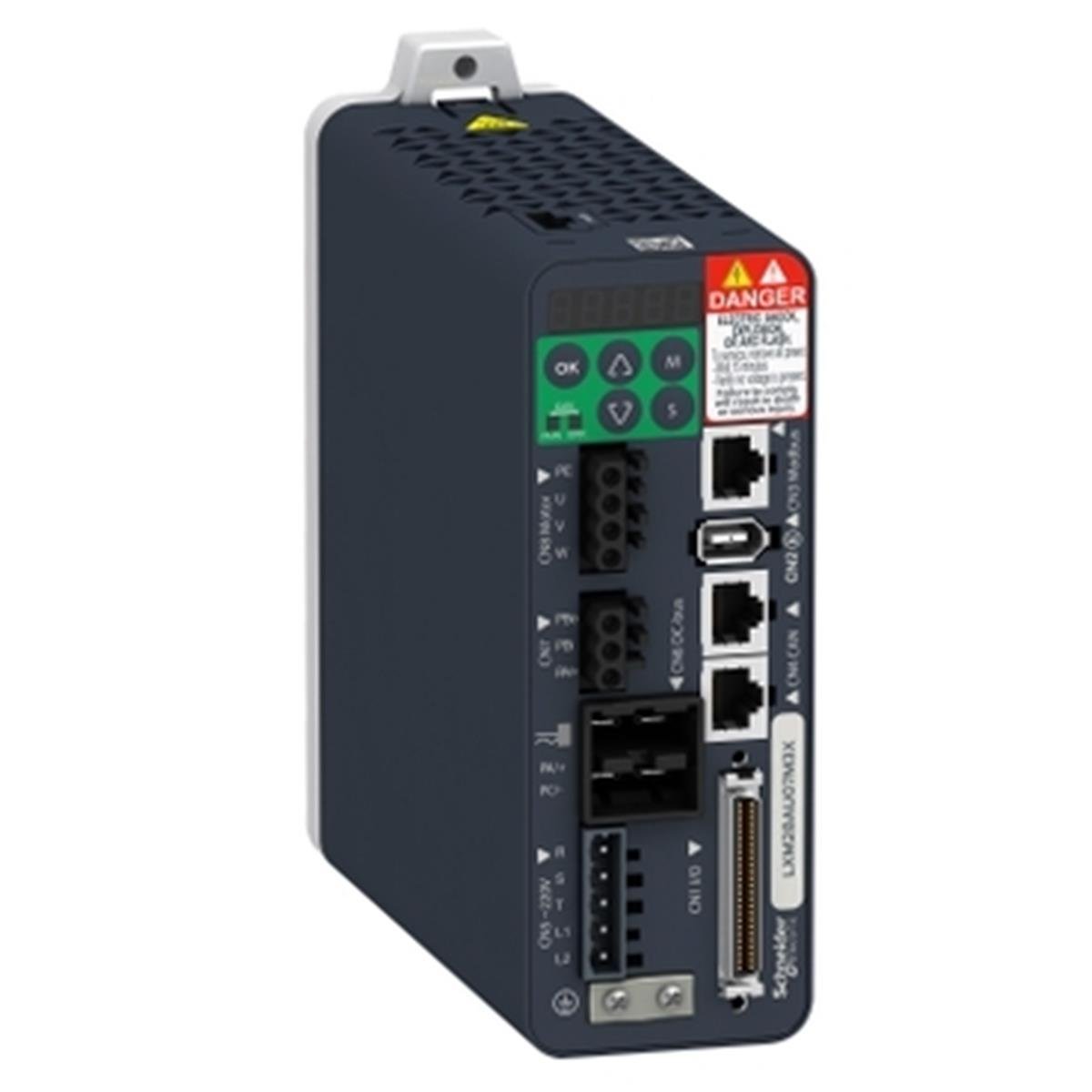

Teknik Özellikler
Ana
| Ürün serisi |
Lexium 28 |
| Ürün ya da bileşen tipi |
Hareket servo sürücü |
| Ürün grubu |
LXM28A |
| sürücü biçimi |
Compact housing |
| hat akımı |
6 A, THDI 181,8 % -de 220 V, monofaze
6 A, THDI 160,6 % -de 220 V, trifaze |
Tamamlayıcı
| fazların ağ sayısı |
Monofaze
Trifaze |
| [Us] nominal besleme gerilimi |
220 V (% - 10...15) için trifaze
220 V (% - 20...15) için monofaze |
| besleme gerilimi limitleri |
200…255 V trifaze
170…255 V monofaze |
| besleme frekansı |
50/60 Hz - 5...5 % |
| Şebeke frekansı |
47,5...63 Hz |
| EMC filtresi |
EMC filtresi olmadan |
| sürekli çıkış akımı |
4,5 A -de 16 kHz |
| çıkış akımı 3s tepe |
13,5 A -de 220 V |
| sürekli güç |
750 W -de 220 V |
| nominal güç |
0,75 kW -de 220 V 16 kHz |
| anahtarlama frekansı |
16 kHz |
| aşırı gerilim kategorisi |
III |
| maximum leakage current |
1,3 mA |
| çıkış gerilimi |
<= güç besleme gerilimi |
| elektrik yalıtımı |
Güç ve kontrol arasında |
| kablonun tipi |
Ekranlı motor kablosu 0…55 °C) bakır |
| elektrikli bağlantı |
Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (L1-L2)
Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (R, S, T)
Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (U, V, W, PE)
Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (PA/+, PBe) |
| Dijital giriş sayısı |
8 programlanabilir (CN1)
1 pulse train input (PTI) (CN1)
2 fast capture (CN1)
1 safety function STO (CN9) |
| Dijital giriş gerilimi |
24 V DC için lojik |
| Dijital giriş lojiği |
Pozitif veya negatif (CN1) |
| Dijital çıkış sayısı |
5 lojik çıkış (CN1) -de 12...24 V DC
1 pulse train output (PTO) (CN1) |
| Dijital çıkış gerilimi |
12...24 V DC |
| Dijital çıkış lojiği |
Pozitif veya negatif (CN1) |
| analog giriş sayısı |
2 |
| mutlak doğruluk hatası |
0.1 % |
| analog giriş tipi |
V_REF gerilim analog girişi: - 10...10 V, empedans: 10 kOhm, çözünürlük: 14 bit
T_REF gerilim analog girişi |
| kontrol sinyali tipi |
Servo motor enkoder geri beslemesi CN2 |
| koruma tipi |
Ters polariteye karşı: giriş sinyali
Kısa devrelere karşı: çıkış sinyali
Aşırı akım: motor
Aşırı gerilim: motor
Düşük gerilim: motor
Aşırı ısınma: motor
Aşırı yük: motor
Aşırı hız: motor |
| güvenlik fonksiyonu |
STO (güvenli tork kapatma), entegre |
| güvenlik seviyesi |
SIL 2 'e uygunIEC 61800-5-2: 2007
SIL 2 'e uygunIEC 61508-1: 2010
PL d/category 3 'e uygunEN/ISO 13849-1: 2008
SIL 2 'e uygunEN/ISO 13849-1: 2009/AC
SIL 2 'e uygunEN 60204-1: 2006
SIL 2 'e uygunEN 60204-1: 2009/A1
SIL 2 'e uygunEN 60204-1: 2010/AC
SIL 2 'e uygunIEC 62061: 2012 |
| haberleşme arayüzü |
CANopen, entegre
CANmotion, entegre |
| konnektörün tipi |
RJ45 (CN4) için CANopen, CANmotion |
| erişim yöntemi |
Slave |
| iletim hızı |
250 kbit/s veriyolu uzunlugu için 100…250 m için CANopen, CANmotion
500 kbit/s veriyolu uzunlugu için 4…100 m için CANopen, CANmotion
1 Mbit/s veriyolu uzunlugu için 4 m için CANopen, CANmotion |
| adreslerin sayısı |
1…127 için CANopen, CANmotion |
| fiziksel arayüz |
RS485 için Modbus Seri hat bağımlı |
| durum LED'i |
1 LED (kırmızı) charge
1 LED (yeşil) RUN
1 LED (kırmızı) hata |
| sinyalleme fonksiyonu |
Servo durumu ve hata kodları beş 7 basamaklı ekran ünitesi |
| İşaretleme |
CSA
CULus
CE |
| soğutmanın tipi |
Entegre fan |
| Çalışma konumu |
Dikey |
| ürün uyumluluğu |
Servo motor BCH2 (130 mm, 1 motor yigini) -de 500 W
Servo motor BCH2 (80 mm, 2 motor yigini) -de 750 W
Servo motor BCH2 (130 mm, 1 motor yigini) -de 600 W |
| Genişlik |
55 mm |
| Yükseklik |
150 mm |
| Derinlik |
146 mm |
| Ürün ağırlığı |
1 kg |
| çıkış akımı 3s tepe 2 |
13,5 A -de 220 V |
| çıkış akımı 3s tepe 3 |
13,5 A -de 220 V |
Ortam
| elektromanyetik uyumluluk |
Iletimli emisyon - test seviyesi: seviye 3kategori C3 'e uygunEN/IEC 61800-3 |
| Standartlar |
EN/IEC 61800-5-1 |
| Ürün sertifikaları |
CE
cULus
CSA |
| IP koruma derecesi |
IP20 |
| titreşim direnci |
3M4 genlik = 3 mm[Alan](f =[Alan]9…200 Hz) 'e uygunIEC 60721-3-3 |
| darbe dayanımı |
10 gn, tip l 'e uygunIEC 60721-3-3 |
| bağıl nem |
5…95 % yoğuşmasız |
| Nominal çalışma ortam sıcaklığı |
0…55 °C |
| Depolama ortam koşulları |
-25…65 °C |
| çalışma yüksekliği |
<= 1000 m olmadan
> 1000...2000 m her 100 m için %1 |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
1,31 kg |
| Paket 1 Yükseklik |
7,679 cm |
| Paket 1 genişliği |
22,941 cm |
| Paket 1 Uzunluk |
23,694 cm |
| Birim paket türü 2 |
P06 |
| Paketteki birim sayısı 2 |
40 |
| Paket 2 Ağırlığı |
67,044 kg |
| Paket 2 Yükseklik |
80 cm |
| Paket 2 genişliği |
80 cm |
| Paket 2 Uzunluk |
60 cm |
| Birim paket türü 3 |
PAL |
| Paketteki birim sayısı 3 |
40 |
| Paket 3 Ağırlığı |
55,12 kg |
| Paket 3 Yükseklik |
60 cm |
| Paket 3 genişliği |
60 cm |
| Paket 3 Uzunluk |
80 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
