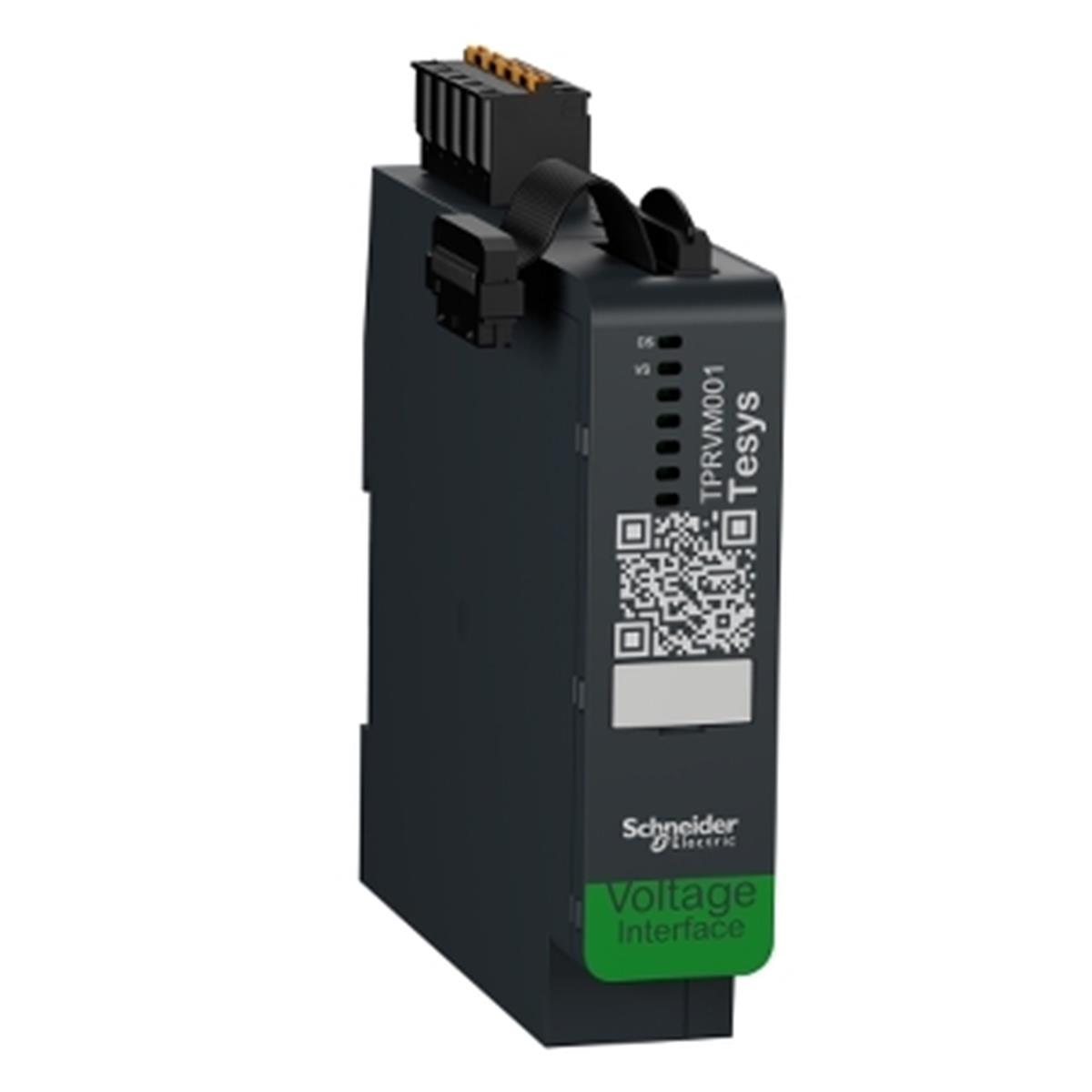

Schneider Electric TPRVM001 TeSys Island Voltaj İzleme Modülü

Schneider Electric TPRVM001 TeSys Island Voltaj İzleme Modülü (TPRVM001)

Name: Schneider Electric TPRVM001 TeSys Island Voltaj İzleme Modülü
Brand: SCHNEIDER ELECTRIC
SKU: TPRVM001
Price: 16810.47 try
Availability: InStock

0.0

Marka : SCHNEIDER ELECTRIC

Fiyat : €318,00 + KDV

TL Fiyat : ₺16.810,47(₺3.362,09 + KDV)

Stok Miktarı : 13

Barkod : 3606489832889

Telefonla Sipariş

Favorilere Ekle

İstek Listeme Ekle

Karşılaştır

Fiyat Düşünce Haber Ver

Gelince Haber Ver

Artır Azalt

Tavsiye Et

Yorum Yaz

Sorular (0) ve Cevaplar (0)

TeSys Island TPRVM001: Pano Güvenliği İçin Hassas Voltaj Denetimi

Schneider Electric TPRVM001, akıllı pano mimarilerinde enerji kalitesini izlemek ve koruma standartlarını yükseltmek için tasarlanmıştır. Bu modül, TeSys Island sistemine dahil edilen motorların ve cihazların, gerilim kaynaklı hatalardan (düşük voltaj, aşırı voltaj, faz sırası hatası vb.) etkilenmeden önce güvenli moda geçmesini sağlar.

Neden TPRVM001 Tercih Edilmeli?

Gelişmiş Koruma: Faz kaybı, faz dengesizliği ve voltaj eşik değerlerini anlık izleyerek kritik ekipmanları korur.
IIoT Veri Paylaşımı: Ölçülen gerilim verilerini doğrudan ana haberleşme modülü üzerinden üst kontrol sistemlerine (PLC/SCADA) iletir.
Enerji Kalitesi Analizi: Tesisin enerji profilini çıkarmanıza yardımcı olur ve plansız duruşların önüne geçer.
Kolay Entegrasyon: TeSys Island bus hattına takılarak ek kablolama karmaşasını bitirir ve dijital ikiz üzerinden kolayca yapılandırılır.

Özellik	Teknik Detay
Ürün Kodu	TPRVM001
Ürün Grubu	TeSys Island
İzleme Fonksiyonları	Voltaj Seviyesi, Faz Kaybı, Faz Sırası, Dengesizlik
Haberleşme	TeSys Island Dahili Bus Hattı
Besleme Gerilimi	24 V DC (Bus üzerinden)
Ölçüm Aralığı	100...690 V AC
Montaj	35mm DIN Rayı

Teknik Özellikler

Ana
seri	TeSys
ürün adı	TeSys island
Ürün grubu	TPRVM
Ürün ya da bileşen tipi	Voltage interface module
cihaz sunumu	Monitoring of the mains voltage powering the island Reporting of the voltage to the bus coupler to enable power & energy monitoring
modülün fonksiyonu	Monitoring of voltages in single phase systems L-N or L-L Monitoring of voltages in 3-phase systems without neutral N connection Calculation of RMS phase voltages, voltage phase sequence, fundamental frequency Identification of dip and swell events level and duration
ürün uyumluluğu	TPRBC hat birleştirici
[Ue] nominal çalışma voltajı	690 V AC 47...63 Hz
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 61010-1
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 61010-1
aşırı gerilim kategorisi	III
Monitoring type	Phase voltage 100...690 V Phase frequency 47...63 Hz Phase sequence
ölçüm doğruluğu	Gerilim: +/- 5 %, Frekans: +/- 1 Hz,
yerel sinyalleme	DS (device status): 1 LED (yeşil/kırmızı) VS (voltage status): 1 LED (yeşil/kırmızı)

Tamamlayıcı
[Us] nominal besleme gerilimi	24 V DC supplied by the bus coupler
akım tüketimi	2 mA
W cinsinden güç dağılımı	0,5 W maksimum
Standartlar	IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201
ürün sertifikaları	CSA UL EAC (pending)
montaj modu	Yatay ve dikey (35 mm simetrik ray)
bağlantılar - terminaller	Ölçüm girişi: çıkarılabilir yaylı terminal bloğu 3 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)sert Ölçüm girişi: çıkarılabilir yaylı terminal bloğu 3 kablo(lar) 0,2…2,5 mm² (AWG 24...AWG 14)esnek kablo uçsuz Ölçüm girişi: çıkarılabilir yaylı terminal bloğu 3 kablo(lar) 0,25…2,5 mm² (AWG 22...AWG 14)esnek ile
Genişlik	25 mm
Yükseklik	118 mm
Derinlik	114 mm
Ürün ağırlığı	0,159 kg

Ortam
depolama için ortam hava sıcaklığı	-25…70 °C
çalışma için ortam hava sıcaklığı	-10…60 °C
bağıl nem	5…95 %
çalışma yüksekliği	0...2000 m değer kaybı olmadan
IP koruma derecesi	IP20
kirletme derecesi	2
koruyucu bakım	TC
yangına dayanıklılık	960 °C 'e uygunUL 94
darbe dayanımı	15 gn (süre = 11 ms) 'e uygunIEC 60068-2-27
titreşim direnci	1,5 mm tepeden tepeye (f= 3…13 Hz) 'e uygunIEC 60068-2-6 1 gn (f= 13…200 Hz) 'e uygunIEC 60068-2-6
elektromanyetik uyumluluk	Elektrostatik deşarj, seviye 3 (8 kV hava, 6 kV kontak) (EN/IEC 61000-4-2) Yayılmalı RF alanları, seviye 3 (10 V/m) (EN/IEC 61000-4-3) Hızlı geçici bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-4) Kesinti bağışıklık testi, seviye 3 (2 kV) (EN/IEC 61000-4-5)

Paketleme üniteleri
Birim paket türü 1	PCE
Paketteki birim sayısı	1
Paket ağırlığı (Lbs)	233,0 g
Paket 1 Yükseklik	6,5 cm
Paket 1 genişliği	13,5 cm
Paket 1 Uzunluk	15,5 cm
Birim paket türü 2	S03
Paketteki birim sayısı 2	16
Paket 2 Ağırlığı	4,476 kg
Paket 2 Yükseklik	30 cm
Paket 2 genişliği	30 cm
Paket 2 Uzunluk	40 cm
