Teknik Özellikler
Ana
| Ürün serisi |
Telemecanique Limit switches XC Standard |
| seri adı |
Standart biçim |
| Ürün ya da bileşen tipi |

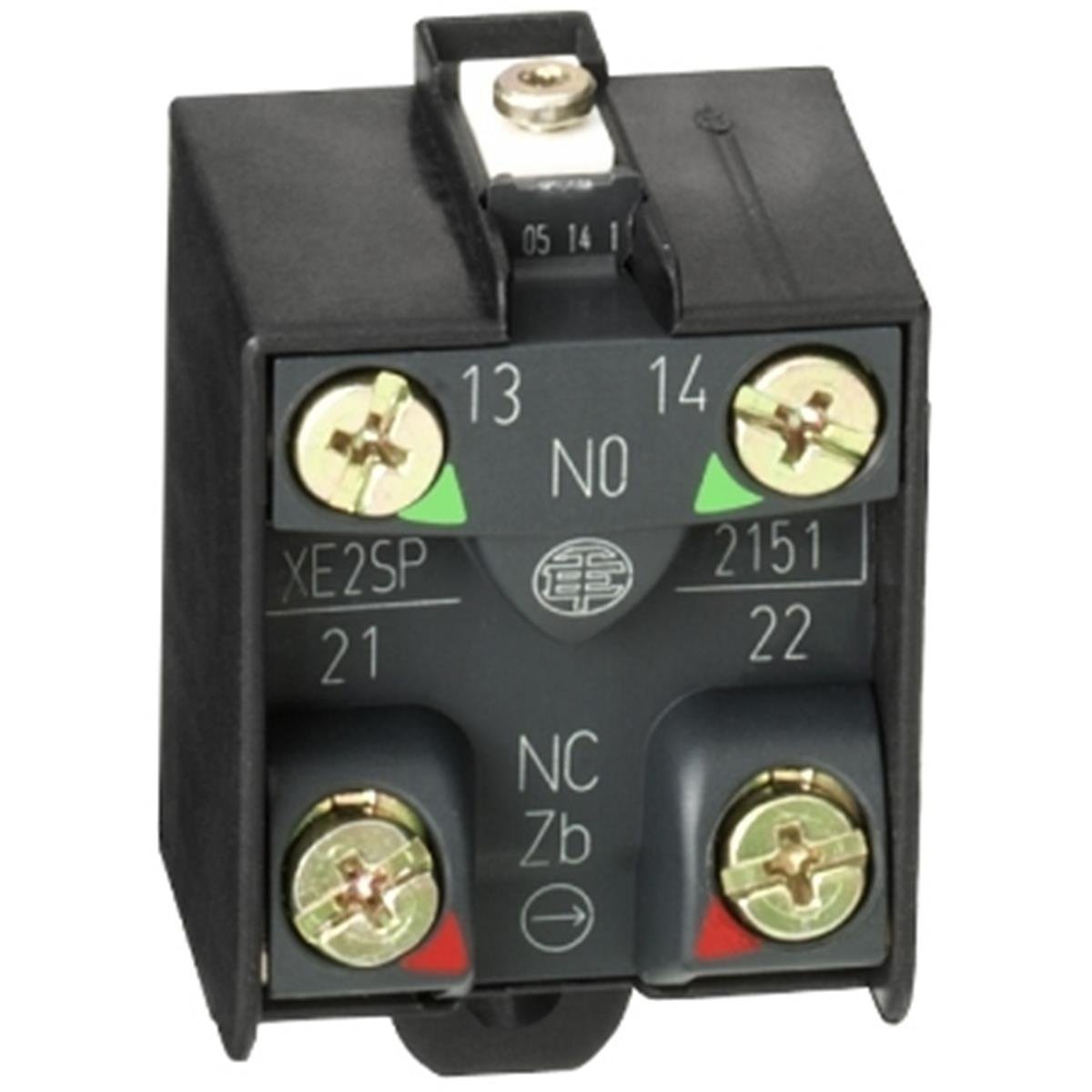

Limit anahtarı kontak bloğu |
| Ürün grubu |
XE2S |
| ilgili gövde |
ZCKJ1D
ZCD21
ZCKM1
ZCKJ1
ZCKS1
ZCP21
ZCKL1 |
| kutupların sayısı |
2 |
| kontak tipi ve düzenleme |
1 NA + 1 NK |
| kontak işlemi |
Ani hareketli |
Tamamlayıcı
| ürün uyumluluğu |
XCKJ
XCKM
XCKL
XCKD
XCR
XCKP
XCKS |
| elektrikli bağlantı |
Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,34...2 x 1,5 mm² |
| kontak yalıtım biçimi |
Zb |
| kontak malzemesi |
Gümüş plakalı kontaklar |
| pozitif açıklık |
Ile |
| minimum çalıştırma hızı |
0,01 mm/s |
| kontak kodu gösterimi |
A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A 'e uygunEN/IEC 60947-5-1 ek A
Q300, DC-13 (Ue = 250 V), Ie = 0,27 A 'e uygunEN/IEC 60947-5-1 ek A |
| maximum resistance across terminals |
25 mOhm 'e uygunIEC 60255-7 kategori 3 |
| [Ui] nominal yalıtım voltajı |
300 V 'e uygunUL 508
500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
300 V 'e uygunCSA C22.2 No 14 |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60664
6 kV 'e uygunIEC 60947-1 |
| kisa devre korumasi |
10 A kartuş sigorta, tip gG |
| elektrik dayanıklılığı |
5000000 cycles, DC-13 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
21,75 g |
| Paket 1 Yükseklik |
2,5 cm |
| Paket 1 genişliği |
2,5 cm |
| Paket 1 Uzunluk |
4 cm |
| Birim paket türü 2 |
S01 |
| Paketteki birim sayısı 2 |
100 |
| Paket 2 Ağırlığı |
2,314 kg |
| Paket 2 Yükseklik |
15 cm |
| Paket 2 genişliği |
15 cm |
| Paket 2 Uzunluk |
40 cm |
Sözleşme garantisi
| Garanti |
18 months |
|
