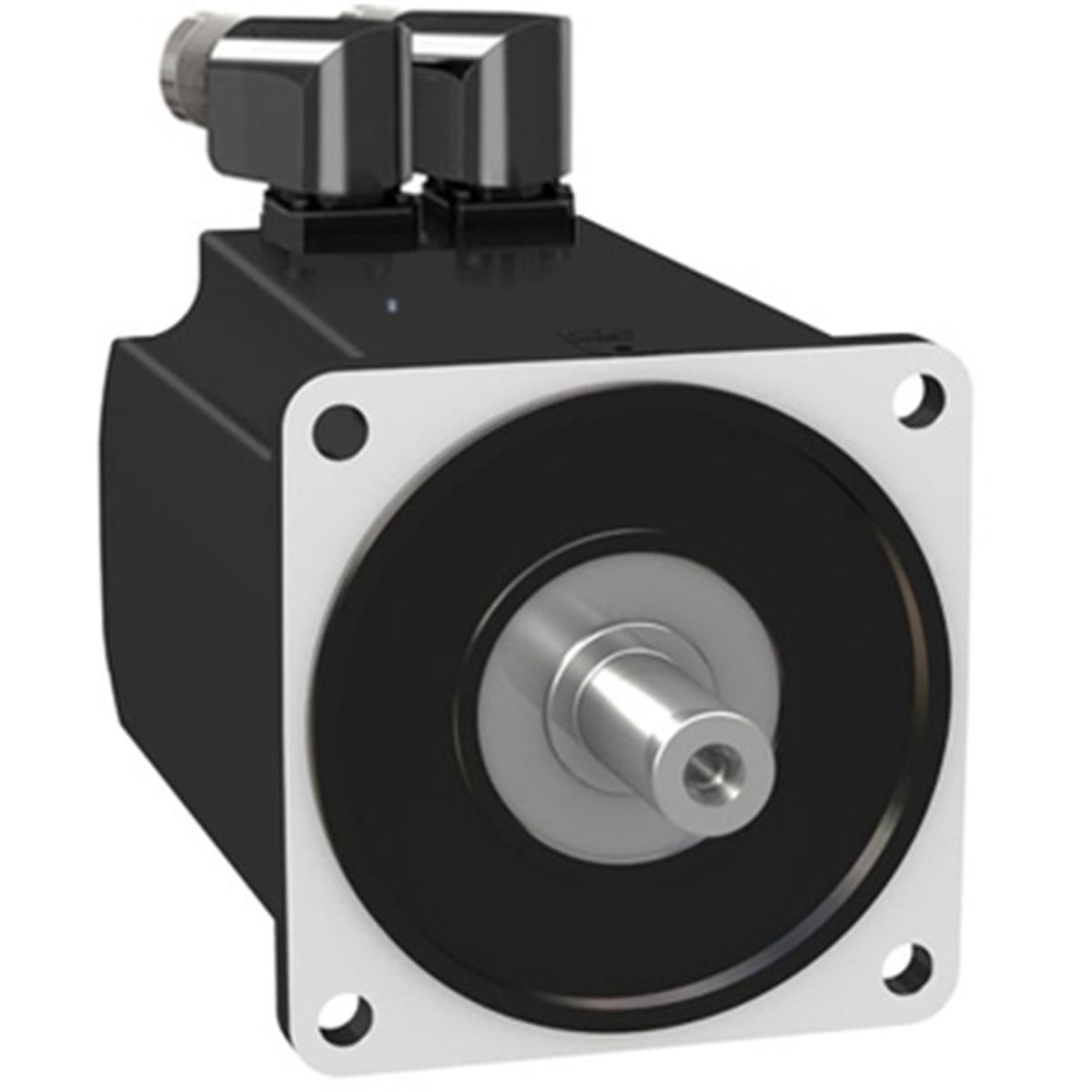

Schneider BMH1403P06F2A – Ağır Sanayi İçin Yüksek Tork ve Maksimum Güvenlik
Schneider Electric BMH1403P06F2A, orta ataletli servo motor grubunda gücün zirvesini temsil eder. 24 Nm sürekli durma torku ve 4000 rpm maksimum mekanik hızı ile ağır metal işleme, büyük ölçekli paketleme ve malzeme taşıma sistemlerinde yüksek dinamizm sunar.
Öne Çıkan Mühendislik Avantajları:
-
Güçlü Tutma Freni: Entegre fren mekanizması, enerji kesilmelerinde veya acil durdurma senaryolarında 24 Nm torku sabitleyerek yükün kaymasını önler. Özellikle dikey eksenlerde (Z ekseni) iş güvenliği için hayati önem taşır.
-
Kamasız (Düz) Mil Tasarımı: Yüksek torkun mil yüzeyine homojen yayılmasını sağlar. Bu yapı, kaplin bağlantılarında aşınmayı azaltır ve yüksek devirlerde balans sarsıntısını minimize eder.
-
Gelişmiş Geri Besleme: Üzerindeki SinCos Hiperface enkoder, sürücü ile gerçek zamanlı veri paylaşımı yaparak milimetrik hassasiyette pozisyonlama yapmanıza olanak tanır.
-
Termal Yönetim: F sınıfı izolasyon yapısı, motorun yoğun çalışma döngülerinde (Duty Cycle) ısınmaya karşı direncini artırarak ömrünü uzatır.
-
Yüksek Atalet ve Stabilite: BMH1403P06F2A, 47,5 kg.cm² rotor ataletine sahiptir. Bu değer, ağır yüklerin (büyük konveyörler, döner tablalar) aniden hızlanıp yavaşlaması sırasında sistemin titremesini engeller ve kararlı bir duruş sağlar.
-
Dikey Eksen Güvenliği (Fren Sistemi): Dahili 24V fren mekanizması, motor milini kilitlediğinde 24 Nm torku tamamen tutabilir. Bu, ağır bir yükün elektrik kesintisi anında serbest düşüş yapmasını engelleyen en kritik güvenlik donanımıdır.
-
Isıl Dayanıklılık: "F" sınıfı sargı izolasyonu sayesinde motor 155°C sıcaklığa kadar dayanım gösterir. Yoğun dur-kalk (start-stop) yapılan hatlarda ısınma kaynaklı duruşları minimize eder.
-
Hassas Geri Besleme (Enkoder): SinCos Hiperface teknolojisi, motorun 1 turunu 128 periyoda böler. Bu da Lexium 32 sürücü ile birleştiğinde mükemmel bir yumuşaklıkta (smooth) hareket sağlar.
Teknik Tavsiye: 24 Nm torklu bu motorun tam performansta çalışabilmesi ve fren mekanizmasının sağlıklı tetiklenmesi için 24V DC besleme ünitesinin (Örn: ABLS1A24100) kararlı olması şarttır. Ayrıca, yüksek akım taşıma kapasitesine sahip orijinal VW3M5103 serisi güç kabloları kullanılması önerilir.
| Teknik Özellik |
Detay Bilgisi |
| Ürün Kodu |
BMH1403P06F2A |
| Nominal Tork |
24 Nm |
| Maksimum Hız |
4000 rpm |
| Fren Özelliği |
Var (Entegre Tutma Freni) |
| Mil Tipi |
Kamasız / Düz Mil (Smooth Shaft) |
| Flanş Ölçüsü |
140 mm |
| Koruma Sınıfı |
IP54 |
| Atalet Momenti |
47,5 kg.cm² |
| Uyumlu Sürücü |
Schneider Lexium 32 (Yüksek Güçlü Modeller) |
Teknik Tavsiye: 24 Nm torklu bu motorun tam performansta çalışabilmesi ve fren mekanizmasının sağlıklı tetiklenmesi için 24V DC besleme ünitesinin (Örn: ABLS1A24100) kararlı olması şarttır. Ayrıca, yüksek akım taşıma kapasitesine sahip orijinal VW3M5103 serisi güç kabloları kullanılması önerilir.
-
Yüksek Atalet ve Stabilite: BMH1403P06F2A, 47,5 kg.cm² rotor ataletine sahiptir. Bu değer, ağır yüklerin (büyük konveyörler, döner tablalar) aniden hızlanıp yavaşlaması sırasında sistemin titremesini engeller ve kararlı bir duruş sağlar.
-
Dikey Eksen Güvenliği (Fren Sistemi): Dahili 24V fren mekanizması, motor milini kilitlediğinde 24 Nm torku tamamen tutabilir. Bu, ağır bir yükün elektrik kesintisi anında serbest düşüş yapmasını engelleyen en kritik güvenlik donanımıdır.
-
Isıl Dayanıklılık: "F" sınıfı sargı izolasyonu sayesinde motor 155°C sıcaklığa kadar dayanım gösterir. Yoğun dur-kalk (start-stop) yapılan hatlarda ısınma kaynaklı duruşları minimize eder.
-
Hassas Geri Besleme (Enkoder): SinCos Hiperface teknolojisi, motorun 1 turunu 128 periyoda böler. Bu da Lexium 32 sürücü ile birleştiğinde mükemmel bir yumuşaklıkta (smooth) hareket sağlar.
