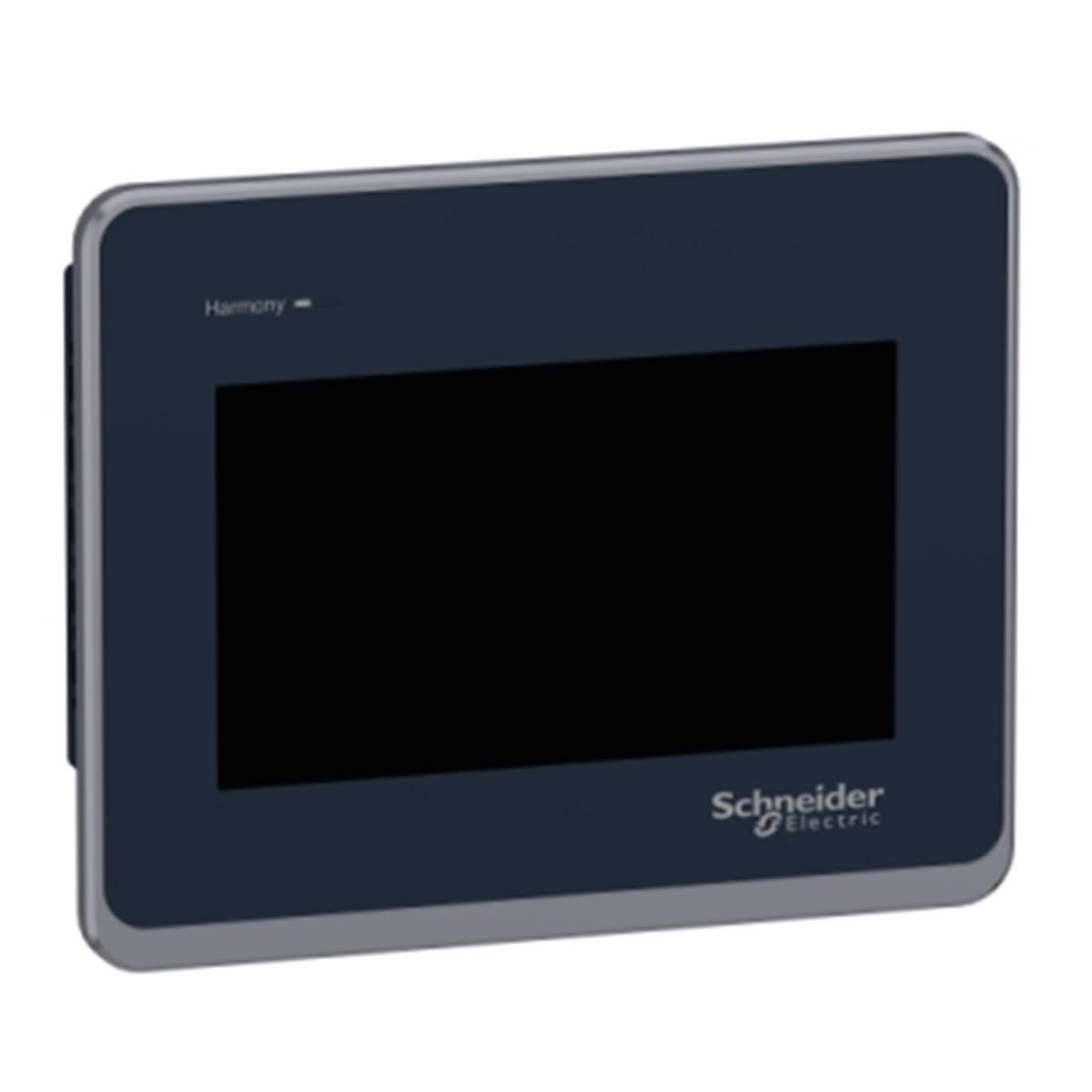

Bu HMI arayüzü 4.3 inç genişliğinde, 16 milyon renk ve 480 x 272 piksel çözünürlüktedir Sezgisel kullanıcı deneyimi için EcoStruxure Operator Terminal Expert yazılımı tarafından desteklenmektedir 800 MHz ARM Cortex-A8 CPU, 512 MB cihaz belleği, 128 MB kullanıcı veri belleği ve 512 KB yedek belleğe sahiptir. Bu HMI ST6, 1x Ethernet portunu, 1x COM1 (RS-232C veya RS-485), 1x USB 2.0 Tip A ve 1x USB 2.0 Micro-B portunu destekler Ebatları 134.5mm (genişlik) x 108.5mm (Yükseklik) x 43mm (derinlik) ve ağırlığı 0.40Kg Bu, paketleme, yiyecek ve içecek, tekstil, HVAC ekipmanları, ve kompresörler gibi sektörler ve ayrıca Web cihazlarının bakımını yapmak isteyen son kullanıcılar için tasarlanmıştır EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 Standartlar ve CSA, CE, China RoHS, KC, REACH gibi sertifikalara uygundur Bu seri, basit makine operatörlerinin uygun görselleştirme, bağlantı, EcoStruxure Secure Connect Advisor ile siber güvenlik ve uygun maliyetli ekipman ihtiyaçlarını karşılamak üzere tasarlanmıştır Çeşitli Koruma dereceleri şunlardır: IP65F, Tip 1, Tip 4X (yalnızca iç mekanda kullanım), Tip 13 (bir kutuya doğru şekilde kurulduğunda ön panelde).
Teknik Özellikler
Ana
Tamamlayıcı
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Tekli dokunmatik analog dirençli |
|
|
|
|
|
|
|
|
|
ASCII
ASCII (Avrupa karakterleri)
Çince (basitleştirilmiş Çince)
Japonca (ANK, Kanji)
Katakana
Korece
Tayvanca (geleneksel Çince) |
| [Us] nominal besleme gerilimi |
|
|
|
|
|
|
|
Durum LED'i yeşil, sabit için çevrimdışı
Durum LED'i yeşil, sabit için çalışıyor
Durum LED'i yeşil, yanıp sönen için çalışıyor
Durum LED'i yeşil, sönen için beklemede
Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor
Durum LED'i kırmızı, sabit için güç besleme (ON)
Durum LED'i kırmızı, yanıp sönen için çalışıyor
Durum LED'i kırmızı, off için güç besleme (OFF) |
|
|
|
|
|
|
|
|
| EcoStruxure Operator Terminal Expert |
|
|
|
|
|
|
|
|
|
512 MB device memory
128 MB user data memory
512 kB yedek bellek |
|
|
1 COM1 seri bağlantı - 1 SUB-D 9 pimli dişi - RS232C/RS485 (hiz: 2400...115200 bps)alt
COM1 seri bağlantı (hiz: 2400...187500 bps)back
1 USB 2.0 tip Aback
1 USB 2.0 type micro Balt
1 Ethernet - dişi RJ45 - RS485 |
|
|
|
|
|
Dahili 0...50 °C
Dahili 10...90 % RH |
| karşıdan yüklenebilir protokoller |
|
Modbus
Uni-TE
Üçüncü taraf protokoller |
|
|
Schneider Electric Modicon
Mitsubishi Melsec
Omoron Sysmac
Rockwell Automation Allen-Bradley
Siemens Simatic |
|
|
2 vidayla, montaj yeri 1,6...5 mm ince panel 'e uygunUL 61010-2-201
2 vidayla 'e uygunIEC 61131-2
2 vidayla 'e uygunIEC 61000-6-2 |
|
|
PC |
|
|
|
|
|
CE |
|
|
| 118.5 x 92.5 mm panel cut dimension |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ortam
| mikro kırılmalara bağışıklık |
|
|
|
|
IEC 61000-6-4
IEC 61000-6-2
IEC 61131-2
UL 61010-2-201
CSA C22.2 No 61010-2-201 |
|
|
CSA
CE
UKCA |
|
|
2014/35/EU - alçak gerilim direktifi
2014/30/EU - elektromanyetik uyumluluk |
| Nominal çalışma ortam sıcaklığı |
|
|
|
|
|
|
|
|
|
|
|
|
|
IP20 'e uygunIEC 61131-2 (arka panel)
IP65 'e uygunIEC 61131-2 (ön panel) |
|
|
NEMA 4 ön panel (iç mekan kullanımı)
NEMA 13 front panel (in enclosure) |
|
|
147 m/s² için 11 ms (10 döngü için X, Y, Z yönleri (yakl. 100 dk)) 'e uygunIEC 61131-2 |
|
|
+/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunIEC 61131-2
9,8 m/s²[Alan](f =[Alan]9…150 Hz) |
| elektromanyetik uyumluluk |
|
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 2 kV (güç portları) conforming to IEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test level: 1 kV (sinyal portları)
Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2 seviye 3
Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) |
Paketleme Üniteleri
|
|
|
| Number of Units in Package 1 |
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
S03 |
| Number of Units in Package 2 |
|
12 |
|
|
|
|
|
|
|
|
|
|
|
|
Sözleşme Garantisi
Schneider Electric HMIST6200, 7 inçlik kompakt dokunmatik ekranı ile STO/STU serisinin uygun maliyetli ve verimli HMI çözümlerinden biridir. Endüstriyel uygulamalar için geliştirilmiş bu panel, kullanıcıya sezgisel ve hızlı bir kontrol deneyimi sağlar. Ethernet, seri portlar ve USB bağlantı seçenekleri ile sistem entegrasyonuna uygundur.
Teknik Özellikler:
-
Ekran Boyutu: 7 inç
-
Çözünürlük: 800 x 480 piksel
-
İletişim: RS-232 / RS-485 / Ethernet / USB
-
Montaj: Panel montaj
-
Ön Panel Koruma: IP65
-
Uyumlu Yazılım: EcoStruxure Operator Terminal Expert
Kullanım Alanları:
-
Otomasyon makineleri
-
Proses kontrol sistemleri
-
Gıda, ilaç, enerji ve paketleme endüstrileri
-
Kompakt kontrol panelleri
