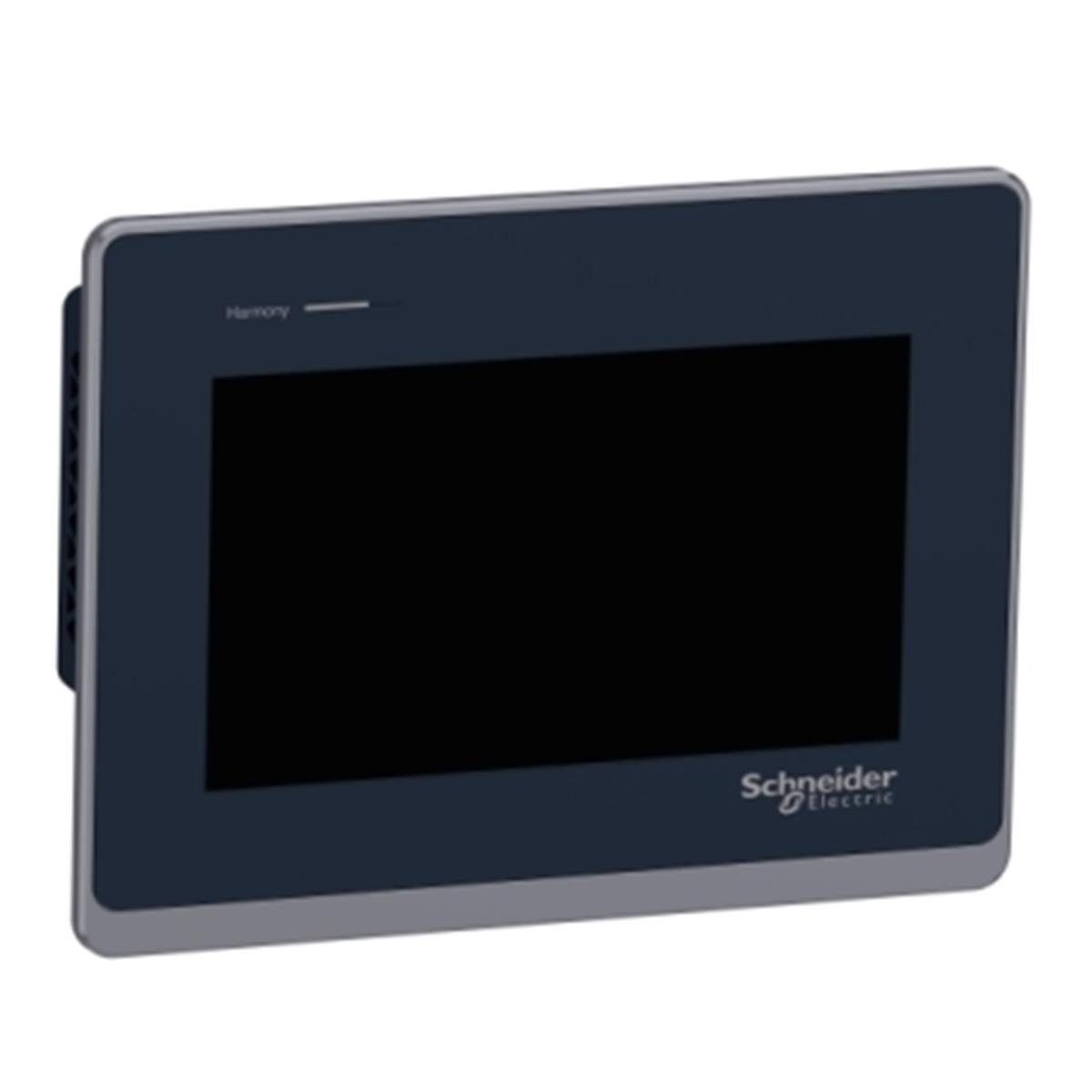

Schneider Electric , HMIST6400-Harmony St6 7" Operatör Panel, 2 Com, 2 Usb, 2 Ethernet Portu
Çift Ağ Desteği ve Premium Tasarım: Schneider Electric Harmony HMIST6400
Schneider Electric HMIST6400, sadece bir operatör paneli değil, makinenizin dijital dünyaya açılan güvenli kapısıdır. 7 inç geniş ekranı, 16 milyon renk kalitesiyle kristal netliğinde görüntü sunarken; Alüminyum Ön Çerçevesi ile makinenize şık ve sağlam bir görünüm kazandırır.
Neden HMIST6400 Tercih Edilmeli?
-
Çift Ethernet Portu (Dual LAN): Üzerindeki bağımsız 2 Ethernet portu sayesinde, makine ağını (PLC/Sürücü) fabrika üst ağından (ERP/Server) ayırabilirsiniz. Bu, siber güvenlik sağlar ve ağ trafiğini rahatlatır.
-
EcoStruxure & Web Teknolojisi: HTML5 tabanlı EcoStruxure Operator Terminal Expert yazılımı ile tasarlanır. Bu sayede vektörel grafikler, akıllı yakınlaştırma (Zoom) ve web tarayıcı özellikleri sunar.
-
Premium Malzeme: Plastik kasalı rakiplerinin aksine, CNC tezgahları ve prestijli makineler için tasarlanmış Alüminyum alaşımlı ön yüze sahiptir.
-
Gelişmiş Bağlantı: 2 adet Ethernet'in yanı sıra 2 adet COM portu ve 2 adet USB girişi ile maksimum bağlantı esnekliği sağlar.
Teknik Özellikler
Ana
| Ürün serisi |
Harmony ST6 |
| Ürün ya da bileşen tipi |
Dokunmatik panel ekranı |
| işlemci adı |
ARM Cortex-A8 |
Tamamlayıcı
| ekran boyutu |
7 inç |
| ekran tipi |
Renkli TFT LCD |
| ekran rengi |
16 milyon renk |
| ekran çözünürlüğü |
800 x 480 piksel WVGA |
| dokunmatik panel |
Tekli dokunmatik analog dirençli |
| arka aydınlatma ömrü |
50000 saatile Beyaz |
| parlaklık |
16 seviye |
| karakter yazı tipi |
ASCII
ASCII (Avrupa karakterleri)
Çince (basitleştirilmiş Çince)
Japonca (ANK, Kanji)
Katakana
Korece
Tayvanca (geleneksel Çince) |
| [Us] nominal besleme gerilimi |
24 V DC (+/- %20) |
| Kalkış akımı |
30 A |
| yerel sinyalleme |
Durum LED'i yeşil, sabit için çevrimdışı
Durum LED'i yeşil, sabit için çalışıyor
Durum LED'i yeşil, yanıp sönen için çalışıyor
Durum LED'i yeşil, sönen için beklemede
Durum LED'i turuncu, yanıp sönen için yazılım başlatılıyor
Durum LED'i kırmızı, sabit için güç besleme (ON)
Durum LED'i kırmızı, yanıp sönen için çalışıyor
Durum LED'i kırmızı, off için güç besleme (OFF) |
| güç tüketimi |
9 W |
| sayfaların sayısı |
200 uygulama sayfası |
| yazılım paketi |
EcoStruxure Operator Terminal Expert |
| işlemci frekansı |
800 MHz |
| port Ethernet |
10/100BASE |
| bellek açıklaması |
1 GB device memory
128 MB user data memory
512 kB yedek bellek |
| entegre bağlantı tipi |
1 COM1 seri bağlantı - 1 SUB-D 9 pimli dişi - RS232C (hiz: 2400...115200 bps)alt
1 COM2 seri bağlantı - dişi RJ45 - RS485 (hiz: 2400...115200 bps)back
COM2 seri bağlantı (hiz: 2400...187500 bps)back
1 USB 2.0 tip Aalt
1 USB 2.0 type micro B
2 Ethernet |
| besleme |
Harici besleme |
| gerçek zamanlı saat |
Dahili 0...50 °C
Dahili 10...90 % RH |
| karşıdan yüklenebilir protokoller |
Modbus
Uni-TE
Üçüncü taraf protokoller |
| ürün markası |
Schneider Electric Modicon
Mitsubishi Melsec
Omron Sysmac
Rockwell Automation Allen-Bradley
Siemens Simatic |
| sabitleme modu |
4 vidayla, montaj yeri 1,6...5 mm ince panel 'e uygunUL 61010-2-201
4 vidayla 'e uygunEN 61131-2
4 vidayla 'e uygunIEC 61000-6-2 |
| muhafaza malzemesi |
PC |
| ön malzeme |
Aluminium |
| İşaretleme |
CE |
| kesim boyutları |
190 x 135 mm panel cut dimension |
| Yükseklik |
153 mm |
| Genişlik |
208 mm |
| Derinlik |
45 mm |
| Ürün ağırlığı |
0,8 kg |
Ortam
| mikro kırılmalara bağışıklık |
5 ms |
| Standartlar |
EN 61000-6-4
EN 61000-6-2
EN 61131-2
UL 61010-2-201
CSA C22.2 No 61010-2-201 |
| Ürün sertifikaları |
CSA
CE |
| direktifler |
2014/35/EU - low voltage directive
2014/30/EU - electromagnetic compatibility |
| Nominal çalışma ortam sıcaklığı |
0…50 °C |
| Depolama ortam koşulları |
-20…60 °C |
| bağıl nem |
10…90 % yoğuşmasız |
| çalışma yüksekliği |
2000 m |
| IP koruma derecesi |
IP20 'e uygunIEC 61131-2 (arka panel)
IP65 'e uygunIEC 61131-2 (ön panel) |
| NEMA koruma derecesi |
NEMA 4 ön panel (iç mekan kullanımı)
NEMA 13 front panel (in enclosure) |
| darbe dayanımı |
147 m/s² için 11 ms (X, Y, Z directions for 3 times) 'e uygunEN/IEC 61131-2 |
| titreşim direnci |
+/- 3,5 mm[Alan](f =[Alan]5…9 Hz) 10 döngü için X, Y, Z yönleri (yakl. 100 dk) 'e uygunEN/IEC 61131-2
9,8 m/s²[Alan](f =[Alan]9…150 Hz) |
| elektromanyetik uyumluluk |
Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 2 kV (güç portları) 'e uygunIEC 61000-4-4
Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: 1 kV (sinyal portları)
Elektrostatik deşarj bağışıklık testi - test seviyesi: 6 kV (kontak deşarjı) 'e uygunEN/IEC 61000-4-2 seviye 3
Elektrostatik deşarj bağışıklık testi - test seviyesi: 8 kV (hava deşarjı) |
Paketleme üniteleri
| Birim paket türü 1 |
PCE |
| Paketteki birim sayısı |
1 |
| Paket ağırlığı (Lbs) |
1,028 kg |
| Paket 1 Yükseklik |
9,4 cm |
| Paket 1 genişliği |
18 cm |
| Paket 1 Uzunluk |
27 cm |
| Birim paket türü 2 |
S03 |
| Paketteki birim sayısı 2 |
6 |
| Paket 2 Ağırlığı |
6,5 kg |
| Paket 2 Yükseklik |
30 cm |
| Paket 2 genişliği |
30 cm |
| Paket 2 Uzunluk |
40 cm |
Sözleşme garantisi
| Garanti |
18 ay |
|
Schneider Electric HMIST6400, geniş 10.1 inç ekranı ve dayanıklı yapısıyla STO/STU serisinin öne çıkan HMI çözümlerinden biridir. Yüksek çözünürlüklü dokunmatik ekranı sayesinde operatör-makine etkileşimi kolaylaşır. Modern endüstriyel otomasyon sistemleri için optimize edilmiştir.
Teknik Özellikler:
-
Ekran Boyutu: 10.1 inç geniş ekran
-
Çözünürlük: 1024 x 600 piksel
-
Haberleşme: RS-232, RS-485, Ethernet, USB
-
Yazılım Uyumu: EcoStruxure Machine SCADA Expert
-
Montaj: Panel montajı
-
Koruma: IP65 ön panel, endüstriyel ortam uyumlu
Kullanım Alanları:
⚠️ KRİTİK YAZILIM BİLGİSİ: Harmony ST6 (HMIST6400) serisi, klasik Vijeo Designer yazılımı ile PROGRAMLANAMAZ. Bu ürün, Schneider Electric'in yeni nesil yazılımı olan EcoStruxure Operator Terminal Expert ile çalışır. Lütfen lisansınızın bu yazılımı kapsadığından emin olunuz.
