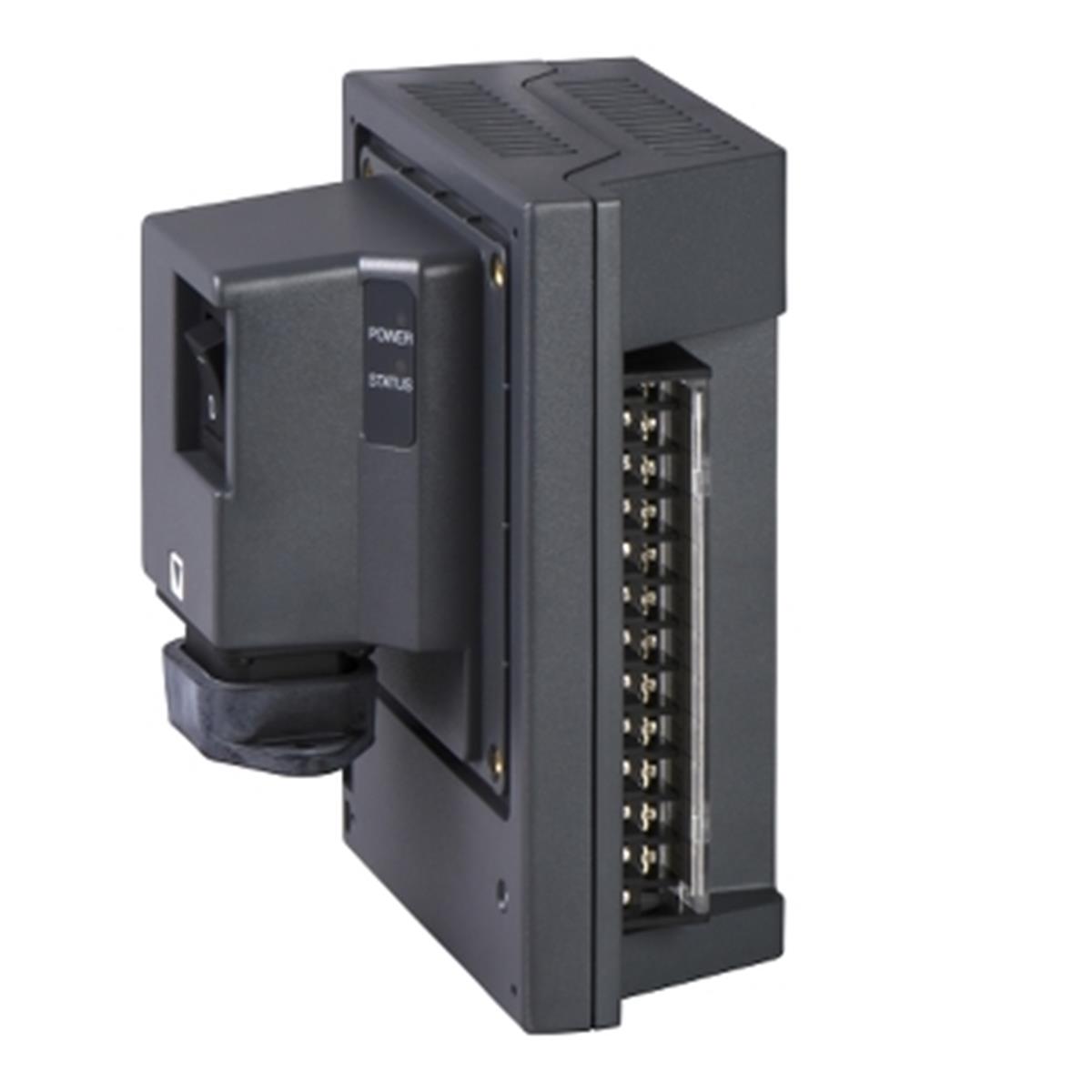

Bu Magelis XBTZ, XBTGH dokunmatik ekranlı gelişmiş el tipi panel için bir bağlantı kutusudur. XBTGH terminaline 24V dc güç beslemesine ve çeşitli güvenlik giriş/çıkışlarının bağlanmasına olanak sağlar. Ayrıca çok protokollü seri bağlantı (9 yollu SUB-D) veya Ethernet TCP/IP (RJ45) üzerinden bağlantıya olanak sağlar. 35 mm simetrik DIN rayına monte edilebilir.

Teknik Özellikler

Ana

Ürün aralığı

Magelis XBTGH

Ürün veya Bileşen Türü

Junction box

Ürüne Özel Uygulama

For XBTGH advanced hand-held panel

Tamamlayıcı

[Us] nominal besleme gerilimi

24 V DC

Besleme gerilimi limitleri

19.2…28.8 V

Ani akım

30 A

W Cinsinden Güç Tüketimi

6.3 W

Elektriksel bağlantı

1 connector 24-pin connector hand-held panel
1 connector RJ45 Ethernet TCP/IP
1 male connector SUB-D 9 RS232C/RS422/RS485 <= 115.2 kbits/s COM1 serial link
Screw terminal block 24 inputs/outputs

Bağlantı Noktası Etherneti

10BASE-T/100BASE-TX

Muhafaza Malzemesi

PPT

Sabitleme modu

By 4 M4 screws 1.5 to 10 mm thick panel
Clip-on 35 mm symmetrical DIN rail

İşaretleme

Çevre

Mikro kırılmalara karşı bağışıklık

10 ms

Standartlar

FCC Class A
EN 61131-2
IEC 61000-6-2
UL 508

Ürün Sertifikaları

cULus
C-tick

Çalışma için Ortam Hava Sıcaklığı

32…122 °F (0…50 °C)

Depolama için Ortam Hava Sıcaklığı

-4…140 °F (-20…60 °C)

Çalışma Yüksekliği

<= 6561.68 ft (2000 m)

IP koruma derecesi

IP20 rear panel)
IP65 front panel)

Şok direnci

15 gn 11 ms IEC 60068-2-27

Titreşim direnci

1 gn 9…150 Hz)
3.5 mm 5…9 Hz)

Bağıl nem

0…90 % without condensation or dripping water

Elektrostatik boşalmaya karşı direnç

6 kV IEC 61000-4-2 level 3

Elektromanyetik alanlara karşı direnç

9.14 V/m (10 V/m) IEC 61000-4-3

Hızlı geçişlere karşı direnç

2 kV IEC 61000-4-4 level 3

Sipariş ve Gönderim Ayrıntıları

Kategori

US10MC222569

İndirim Planı

0MC2

GTIN

3595864003191

Yeniden dönüşebilirlik

Hayır

Menşei ülke

Paketleme Üniteleri

Unit Type of Package 1

PCE

Number of Units in Package 1

Package 1 Height

6.69 in (17.000 cm)

Package 1 Width

8.86 in (22.500 cm)

Package 1 Length

10.63 in (27.000 cm)

Package 1 Weight

2.61 lb(US) (1.184 kg)

Unit Type of Package 2

S03

Number of Units in Package 2

Package 2 Height

11.81 in (30.000 cm)

Package 2 Width

11.81 in (30.000 cm)

Package 2 Length

15.75 in (40.000 cm)

Package 2 Weight

6.39 lb(US) (2.900 kg)

Sözleşme Garantisi

Garanti

18 months

Havale ile Ödeme ₺14.321,61 + KDV

Kredi Kartı Tek Çekim ₺14.321,61 + KDV
